ILC AIR Kit Setup Guide

3.ILC AIR Kitの組み立て

3-4.CPUボード本体とセンサボードの接続
3-4-1.CPUボード本体とセンサボードをGPIOピンで接続します。

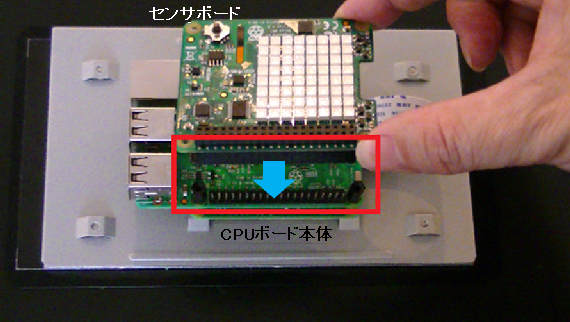

    センサボードはLEDの面が上になります。向きは下図を参照してください。

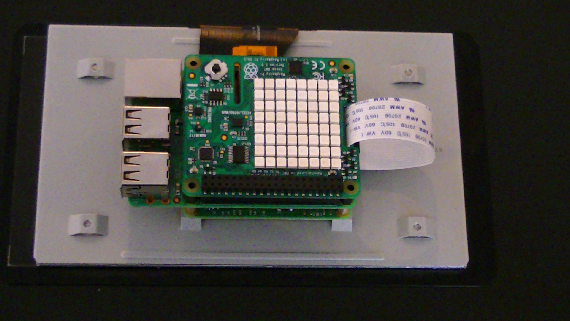

  接続後

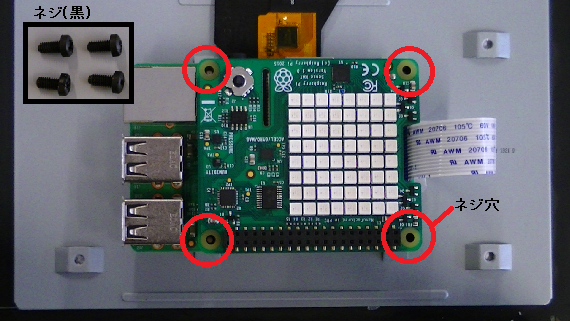

3-4-2.四隅のネジ穴にセンサボード付属のネジ(黒)を差し込み、プラスドライバーで固定します。
  ※過度な力を加えると破損の恐れがありますので、注意してください。
  ※プラスドライバー(サイズ：No.1)はお客様でご用意ください。

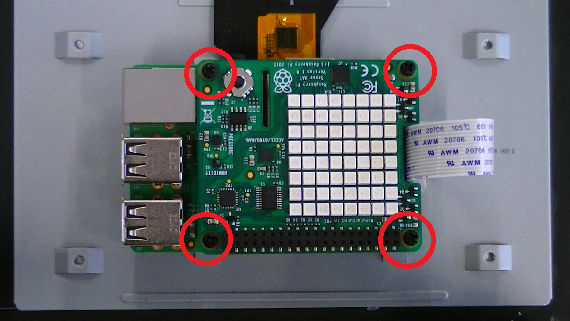

  取付け位置

  取付け後
