ILC AIR Kit Setup Guide

3.ILC AIR Kitの組立て

3-1.リボンケーブルをLCDタッチパネルに接続

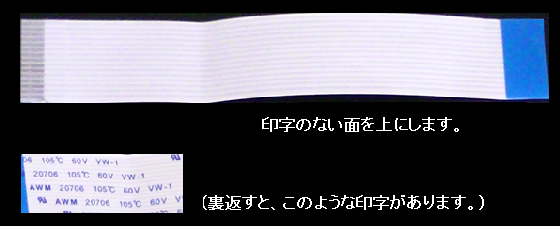

3-1-1.リボンケーブルの印字のない面を上にします。
※：リボンケーブルは、LCDタッチパネルの梱包箱内に含まれます。

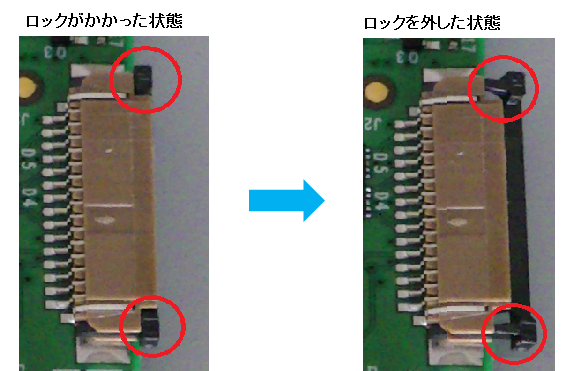

3-1-2.LCDタッチパネル背面のコネクタのロックを指で外します。
※：破損の恐れがありますので、ロックを外すときにペンチやドライバーなどの器具を使用しないでください。
コネクタ部拡大

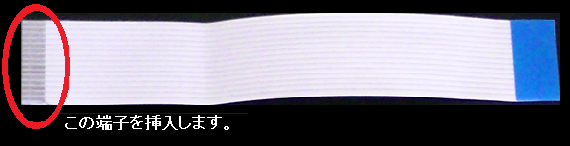

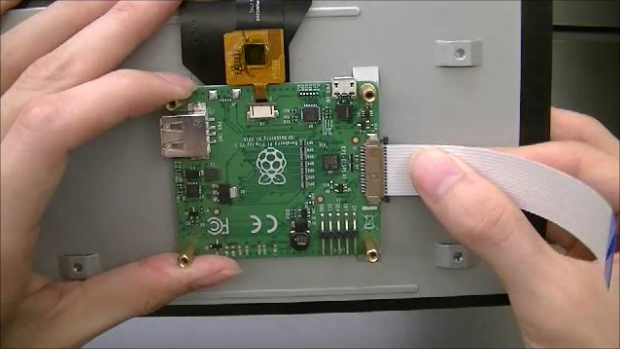

3-1-3.リボンケーブルの端子部分を、LCDタッチパネルのコネクタに挿入します。

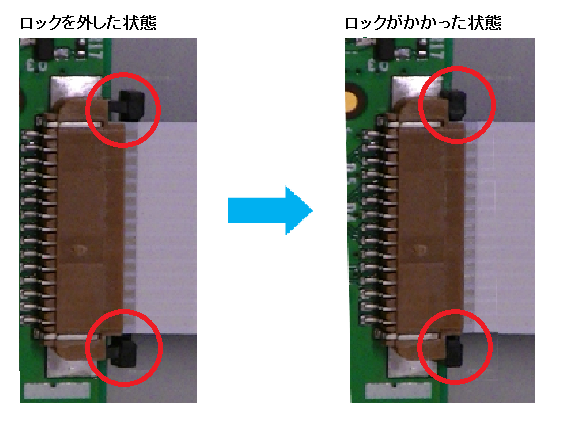

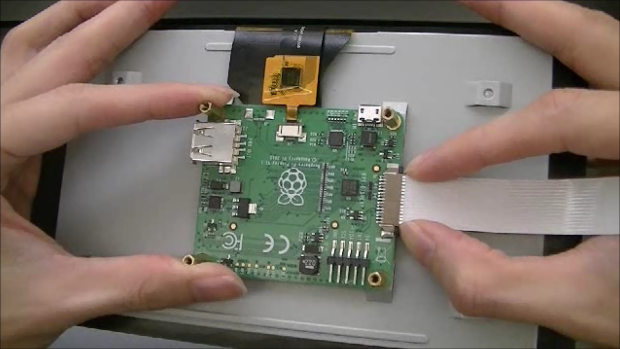

3-1-4.リボンケーブルの端子部分をソケットの奥まで挿入したことを確認し、コネクタを指でロックします。

ソケット部拡大
