ILC AIR Kit Setup Guide
3.ILC AIR Kitの組み立て
3-3.CPUボード本体にリボンケーブルを接続

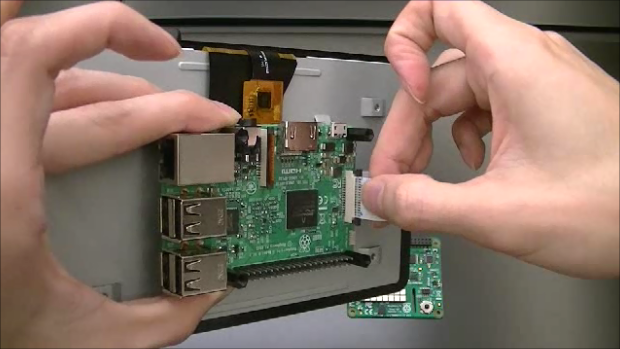

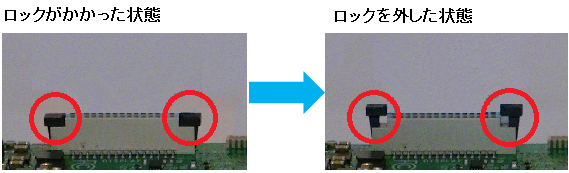

3-3-1.CPUボード本体のコネクタのロックを指で外し、ボンケーブルの印字面が上になるよう端子部分を挿入します。
※：破損の恐れがありますので、ロックを外すときにペンチやドライバーなどの器具を使用しないでください。

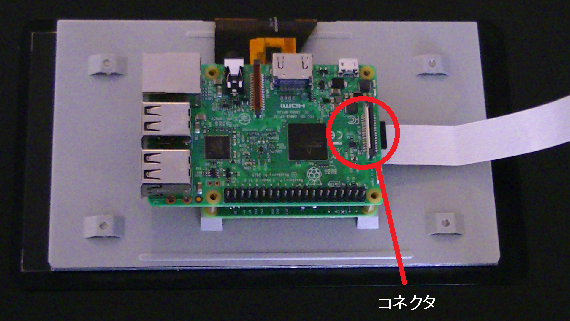

コネクタ部 拡大

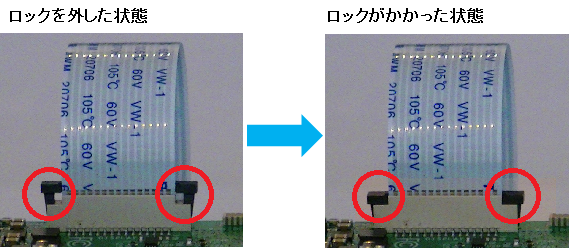

3-3-2.リボンケーブルの端子部分をコネクタの奥まで差し込んだことを確認し、CPUボード本体のコネクタをロックします。
※：破損の恐れがありますので、ロックを外すときにペンチやドライバーなどの器具を使用しないでください。

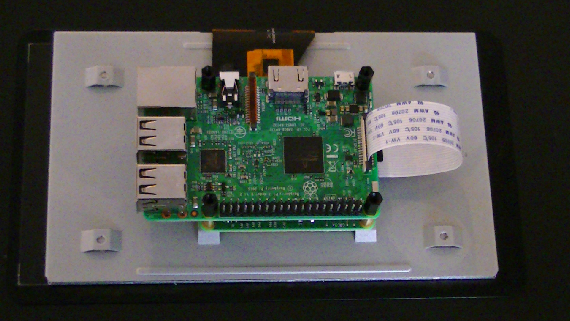

コネクタ部 拡大
