組込みシステムからIoT、クラウドシステムまでをサポート
国内初のオールインワン　プロトタイピングキット

※AIR : Advanced IoT Resource

概要

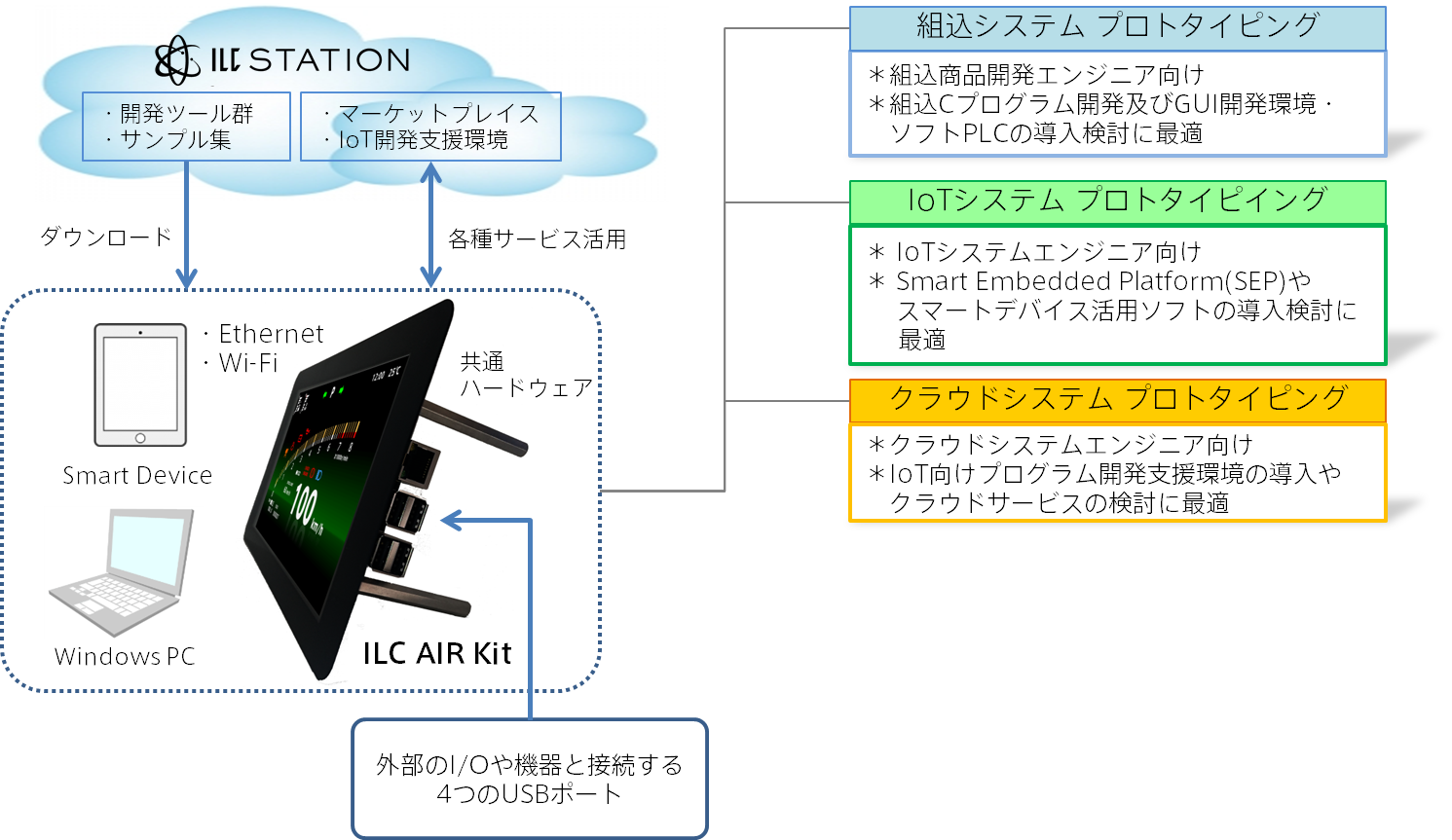

商品構成について(構成イメージ図)

ILC AIR Kit はラズベリーパイのボードと各種組込み開発用ソフトウェア （GENWAREシリーズ、INTALOGICシリーズ)で構成されます。

提供するハードウェア

※1：LCDタッチパネルを含まないモデルもあります。

提供するソフトウェア

特長

①組込みシステム、IoTシステム、クラウドシステムのプロトタイピング開発ができます。

• PoC(Proof Of Concept : 概念検証)用として検証やデモにも活用できます。

②購入後すぐにプロトタイピング開発ができます。

• ILC AIR Kitは、ハードウェア（Raspberry Pi、Raspberry Pi Touch Display、Raspberry Pi Sense Hat、   電源ACアダプタ、ILC AIR Kit Accessory）とMicroSDカードを提供します。
  MicroSDカードには、Linuxや、C言語ライブラリ、GUIライブラリ、ソフトPLCランタイムなどの実行環境、Smart Embedded Platform(SEP)などが含まれており、プロトタイピングに必要なハードウェアとソフトウェアをオールインワンで提供します。
• 各プロトタイピング向け開発ツールはILC STATIONから無料でダウンロードして使用できます。
• 各プロトタイピング向けサンプルデータやサンプルソースもILC STATIONから無料でダウンロードして使用できます。


③組込みターゲット機の性能に合わせた動作確認ができます。

• ILC AIR Kit共通ハードウェアのCPU動作クロックを調整できます。

基本機能

拡張機能

GUIサポート

• 組込み機器上で表示を行うためのGUIライブラリとGUI開発ツールを提供
• 入出力処理ライブラリやソフトPLCで作成した制御の状態表示モニタや設定・指示操作などのGUI画面

を簡単に開発可能

開発支援ツール

GUI開発ツール

• GUI部品を画面上にレイアウトし、屬性や動作を定義するだけでGUIを開発可能
• GUIソースコードを自動生成
• Photoshopで作成したデザインデータのImport/画面遷移設計機能も提供

ソフトPLC開発ツール

• ラダー・ST・FBD言語を用いたPLCプログラミングツール
• 作成したプログラムを本キット搭載のソフトPLCランタイム（リアルタイム）制御エンジン）に書き込んで制御実行が可能

リモートGUI用クライアントソフト

• 組込みシステムプロトタイピングで開発した本キットのGUIをスマートデバイスでリモート表示・操作するためのクライアントソフトを提供
• スマートデバイス側ソフト開発不要
  本キットとつなぐだけでGUIが連動

入出力処理ライブラリによるプロトタイピング開発(組込み機器向けプログラム開発を体験)

①本キットのハードウェア(入出力)アクセス用APIを用いて組込みソフト開発を体験できます。

C言語プログラムからAPIをCallするだけでハードウェア(GPIO/PWM/センサ/LED）にアクセスできます。
C言語対応APIを活用した豊富なサンプルプログラムをダウンロードして利用することができます。
本キットで利用できる状態遷移設計ツールで、状態遷移表ベースの設計/ソースコード生成/デバッグができます。

②C言語だけでなくスクリプト言語(mruby/MicroPython)でも開発できます。(IoTプラットフォームの体験)

PC上のプログラムから各スクリプト言語対応APIをCallするだけでハードウェア(GPIO/PWM/センサ/LED）に
リモートアクセスできます。
各スクリプト言語対応APIを活用した豊富なサンプルプログラムをダウンロードして利用することができます。

ソフトPLCプロトタイピング開発 (組込み機器向けソフトPLC(※)を体験)

①ソフトPLCの導入検討を手軽に行えます。

 ILC AIR Kit共通ハードウェアにはPLC CPUに相当する制御ロジック実行ランタイムが搭載されており、
PLCエディタで作成した制御ロジックを共通ハードウェアへ転送することで制御実行できます。
本キットで利用できるPLCエディタで制御ロジックを開発できます。
PLCエディタが提供する多彩なオンライン機能(LDモニタ、変数モニタ、変数値変更等)により制御ロジックの
動作確認やデバッグも簡単です。

②豊富な制御命令群を検証できます。

汎用PLCと同等の制御命令群（基本命令27種、応用命令57種）を提供します。

③Cプログラムによる機能拡張を検証できます。

②で提供する命令群では実現できない処理は、Cプログラムで作成した関数をLDプログラムからCallする命令を用いて機能拡張することができます。
ILC AIR Kit共通ハードウェアのUSBや通信I/F経由で外部機器にアクセスするCプログラムライブラリの追加により、様々な入出力と組み合わせたソフトPLCのプロトタイピング開発ができます。



※：アイ・エル・シー製ソフトPLC ｢INTALOGIC5(インタロジックファイブ)｣の詳細はこちら。

GUIプロトタイピング開発（組込みGUI開発工数を1/10以下に削減する開発環境(※)を体験）

①GUIプログラムソースコード自動生成機能を体験できます。

本キットで利用できるGUIエディタで作成した画面データに基づきC/C++ソースコードを生成します。

②誰でも作れるGUI開発手法「GUIシナリオ」機能を体験できます。

従来ではプログラム開発が必要だったGUI制御処理(画面切換、表示切換等)を、GUIエディタ上の簡単操作でプログラムレスに作成することができ、作成したGUIシナリオはソースコードに自動展開されます。

③デザインデータ連携「Photoshopインポート」機能を体験できます。

市販のデザインツール 「Photoshop」で作成したPSDファイルをドラッグ&ドロップ操作で手軽にインポートでき、デザイン作成者とソフト開発者間のデザインデータのやり取りがスムーズに行えます。

④抜け漏れのない「画面遷移設計」機能を体験できます。

UMLの状態遷移設計手法を拡張した「画面遷移設計機能」を仕様設計者やGUI開発者向けに提供します。
複雑な画面遷移のGUIアプリケーション開発においても抜け、漏れの無い設計を行えます。

 ※：アイ・エル・シー製組込みGUI開発環境 ｢GENWARE3(ジェンウェアスリー)｣の詳細はこちら。

ILC AIR Kit パートナーズ

アイ・エル・シーでは、ILC AIR Kitにつながるパートナー様を募集しています。
ILC AIR Kitとパートナー様の商品・サービスを組み合わせ、お客様に提供することで、パートナー様の新たなビジネス展開にILC AIR Kitが活用できます。
ILC AIR Kitをパートナー様のOEM商品として活用することも可能です。

皆さまのご参加をお願い申し上げます。

アイ・エル・シーは、デバイスWebAPIコンソーシアムの会員です。
