世界中の工場で選ばれる、プログラミング不要のHMI開発ツール！

INTAPANELとは

製造ラインのモニター監視画面や操作端末の入力画面など、様々なHMI(Human Machine Interface)をC言語などでプログラミングせずに簡単に開発できるソフトウェアです。
INTAPANELは、作画ツール「INTAPANELビルダ」と実行エンジン「INTAPANELランタイム」の2つのソフトウェアで構成されています。

概要

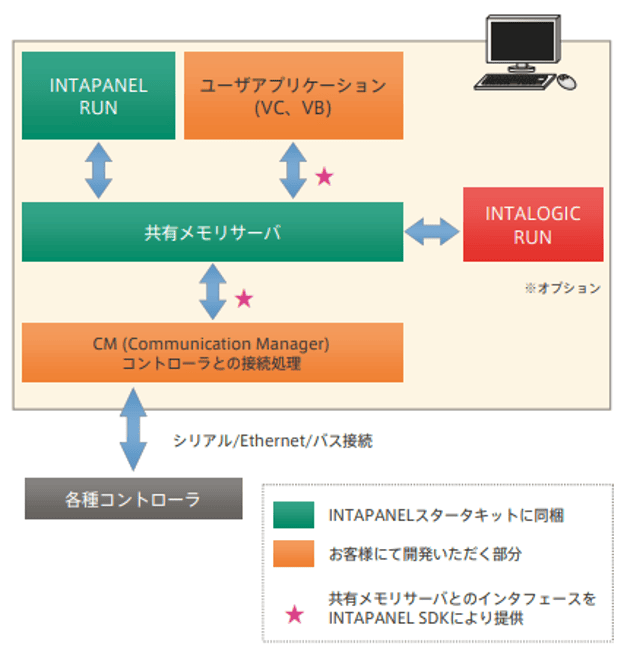

ソフトウェア構成

ユーザ固有のコントローラから汎用PLCまで、さまざまなコント ローラとの通信接続をSDKを使用して開発することで、通信が可 能となります。

特長

1.すぐ作れる、すぐ使える

INTAPANELは、画面作成ツールでボタンなどの部品をレイアウトし、プロパティダイアログで動作設定するだけでHMIアプリケーションが完成します。 誰でも簡単に使えるので、プロトタイピング／商品開発／メンテナンスなど、異なる工程で同じ開発環境を使用できます。

2.ユーザアプリケーションとの連携が可能

共有メモリサーバを経由して、INTAPANELとユーザアプリケーションの通信が可能です。専用のSDKが準備されているので、ユーザアプリケーションからは容易に共有メモリサーバへアクセス可能です。

3.ユーザ独自の部品開発が可能

専用SDKが準備されているので、標準部品でサポートされていない機能の部品をユーザにて開発が可能です。

4.最大16か国語までの多言語表示に対応

ひとつのHMIアプリケーションに16カ国語の言語を登録して、実行時に切替えることができます。

5.ソフトウェアPLCとの連携も可能

オプションのINTALOGIC ‒ Winを活用すれば、ラダープログラムで、定周期演算処理や、画面表示用データ加工処理などのデータ処理や他のアプリケーションの制御を開発可能であるため、C言語を使わなくても処理が実現できます。

6.各種コントローラとの通信接続が可能

ユーザ固有のコントローラから汎用PLCまで、さまざまなコントローラとの通信接続をSDKを使用して開発することで、通信が可能となります。
